一、防火、防排煙閥口基本分類表

類別	名稱	性能及用途
防火閥	防火閥	70℃溫度熔斷器自動關閉（防火），也可手動關閉，手動復位，可輸出聯動訊號，用于通風空調系統風管內，防止火勢沿風管蔓延。 280℃溫度熔斷器自動關閉閥（防火），也可手動關閉，手動復位，可輸出聯動訊號，用排煙管道兼作通風管系統風機入口處。
	防火調節閥	70℃溫度熔斷器自動關閉（防火），也可手動關閉，手動復位，閥門葉片能在0-90℃范圍五檔調節風量，可輸出關閉訊號。
	全自動防火閥	70℃、280℃ 熔斷的防火閥，如用于特殊場合，可24V電動開、關閥門。
防煙類	防煙防火閥	靠煙感器控制動作，用電訊號通過電磁鐵關閉閥（防煙），還可70℃溫度熔斷器自動關閉閥（防火），用于通風空調系統風管，防止煙火蔓延。
防煙類	多葉排煙口加壓送風口	靠煙感器控制，電訊號開啟，也可手動（或遠距離操作）開啟，可設280℃ 溫度熔斷器重新關閉裝置，手動復位，輸出動作電訊號，聯動風機開啟，用于加壓送風系統的風口，起趕煙，防煙作用。
排煙類	排煙閥	電訊號開啟，手動開啟，輸出動作電訊號，聯動排煙風機啟動，用于排煙系統管上。

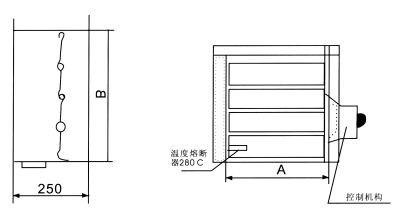

	排煙防火閥	電訊號開啟，手動開啟，280℃溫度熔斷器重新關閉，輸出動作電訊號，用于排煙風機吸入口處管道上。

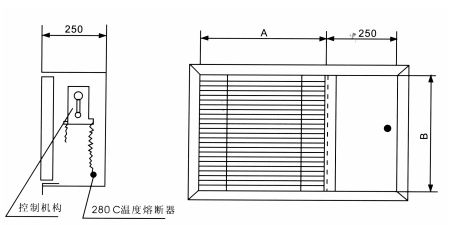

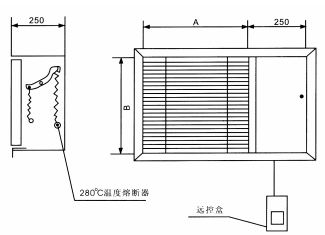

	板式排煙口	電訊號開啟，手動（或遠距離）開啟。輸出動作電訊號，聯動排煙風機，用于排煙房間頂棚及墻上安裝，可設280℃重新關閉裝置。

二、產品用途及操作功能代號

1.用途代號

1.P-排 2.Y-煙 3.F-防 4.H-火 5.S-送 6.K-口

2.操作功能代號

1.S-手動 2.D-電訊號DC24V動作 3.Y-遠距離操作 4.T-風量調節 5.W-溫度熔斷動作

三、防火類產品結構特性

防火閥體	面積小于1.6m² 為2mm	額定電壓	DC24V±10%	漏風量	壓差在300Pa時，其漏風量不大于700Nm³ /(h·m²)
鋼板厚度	面積大于1.6m²加翻邊	額定電流	0.5A±10%	漏風量	壓差在300Pa時，其漏風量不大于700Nm³ /(h·m²)
熔斷溫度	70℃或280℃為±3°	接點容量	AC380V.3A	閥門阻力數	閥門全開時為≤0.5
葉片厚度	2mm或1.5mm	電磁鐵吸力	2.5KG	耐火性能	1.5h
軸	冷拔φ12mm	動作轉矩	0.98-6.9N.m	耐腐性	鹽霉120h

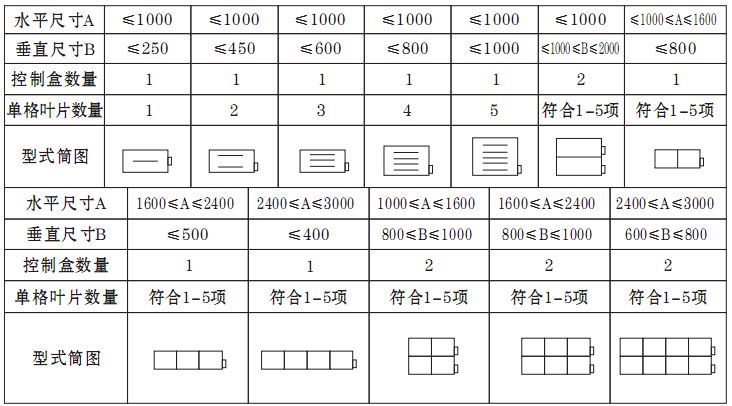

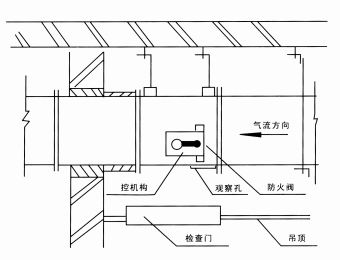

四、防火閥、排煙閥、控制裝置及各段的位置

控制裝置功能代號：
S-電訊動作 F-溫感動作 V-風量調節 D-手動 B-遠距離操作

        控制裝置電氣接線說明：
        (一)、國產手動復位控制裝置內有單微動和雙微動開關之分。凡是FD、FVD功能的防火閥、均為單微動開關，用以輸出閥門的動作訊號，其余各種功能的防火排煙類的閥門均為雙微動開關、除了輸出閥門的動作訊號以外，還輸出聯鎖風機的控制訊號。

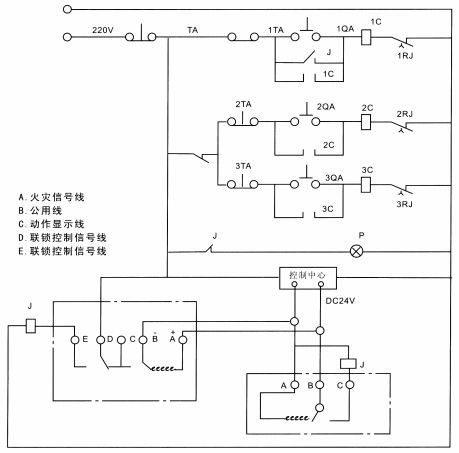

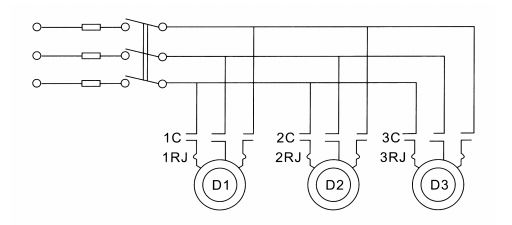

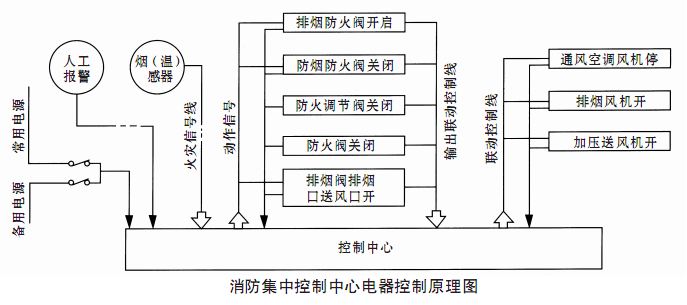

        (二)、電氣控制原理說明：
        1、 D1表示排煙風機或加壓送風機。D2表示通風空調系統的排風機。D3表示空調機。P表示火警指示類。J表示防火閥和排煙閥與風機聯鎖的繼電器。
        2、動作原理：當火災發生時，煙感（或溫感）探頭發出火警信號給控制中心，控制中心接通DC24V電源，防火或排煙閥門動作，同時微動開關動作，繼電器J工作使排煙風機或加壓風機D1起動，空調風機停止。
       3、如要選雙微動開關時，無論是手動控制還是控制中心發出DC24V電訊號控制都能使排煙風機（或加壓送風機）、排風機、空調風機聯動。此時繼電器J的控制電壓為AC220V，若選單微動開關時，控制中心發出DC24V電訊號，可以聯動排煙風機（或加壓送風機），如手動使防火排煙閥動作要等到控制中心得到火警發出DC24V電訊號后才能聯動其它設備，否則要人為按動2QA、3QA、2TA按鈕。

五、執行機構輸出信號原理圖

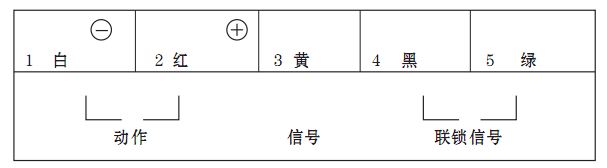

1. 手動防火閥對外接線圖

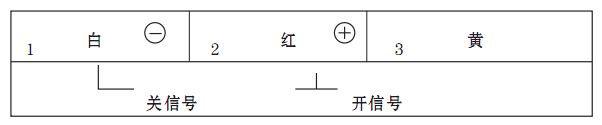

2. 電控式執行機構對外接線圖

(1). 電源DC24V (2). 使用溫度-10℃-70℃

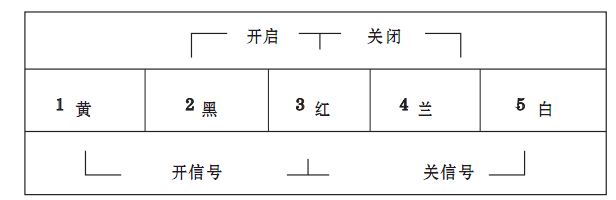

3. 電動對開多葉調節閥執行器接線圖

電源AC220V

4. 說明：

防火閥、排煙閥、排煙口等現場接線，可參照閥體安裝的執行機構上標貼的線路接線圖接線。

六、防火、排煙閥口產品列表

防火排煙系列產品列表

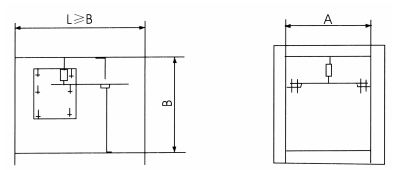

FHF-1小型單葉自垂翻板式防火閥

此閥平時常開，易熔片7 0℃時熔斷，靠葉片自垂將閥門關閉，可通過管道修理門手動復位。
此閥門適用于尺寸B≤250，因而采用單葉片。
根據用戶要求可加裝關閉輸出電訊號。

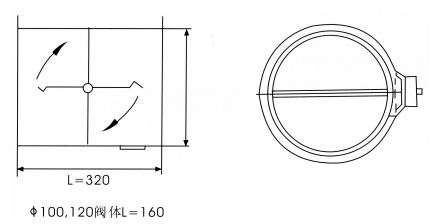

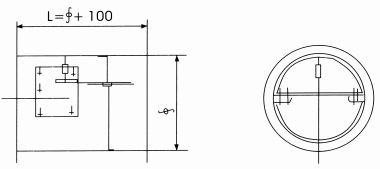

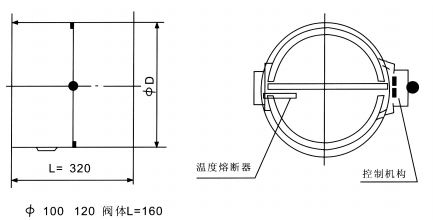

FHF-1圓形單葉自垂翻板式防火閥

此閥平時常開，易熔片70℃時熔斷，靠葉片自垂將閥門關閉，可通過管道修理門手動復位。
此閥門適用于尺寸φ150 -φ800，因而采用單葉片
根據用戶要求可加裝關閉輸出電訊號。

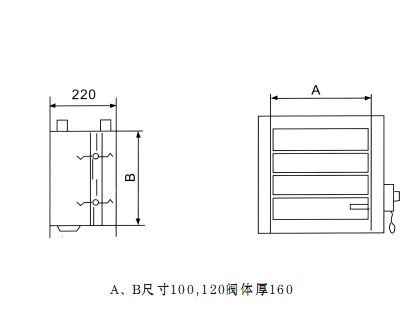

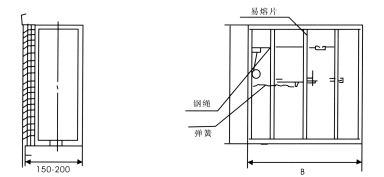

FHF-2多葉自垂翻板式防火閥

此閥門適用于尺寸B >250，多葉片型式。
此閥平時常開，易熔片70℃時熔斷，靠葉片自垂將閥門關閉，可通過檢查孔手動復位。若閥體長度短時則不設檢查孔。
根據用戶要求可加裝關閉輸出電訊號。

FHF-1防火閥(FD)

此閥平時常開，易熔片70℃自動將閥門關閉，可手動復位，手動關閉，關閉后可輸出電訊號。

FHF-2防火調節閥(FVD)

此閥平時常開，70℃時自動將閥門關閉，可五檔位調節風量。可手動復位，手動關閉，關閉后可輸出電訊號。

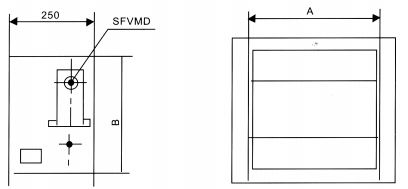

FHF-3防煙防火調節閥(SFVD)

此閥平時常開，70℃時自動將閥門關閉，可五檔位調節風量。可手動復位，手動關閉。
可通2 4V直流電關閉閥門，此為防煙功能，輸出關閉電訊號及聯鎖風機電訊號。

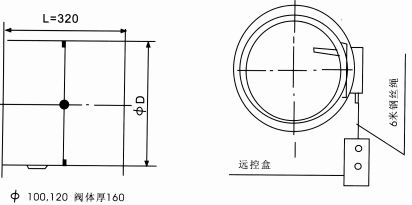

FHF-4圓防火調節閥(FVD)

此圓閥門適用尺寸范圍為φ150-φ600。
此閥平時常開，70℃時熔斷關閉，手動復位，五檔風量調節，并輸出關閉電訊號。

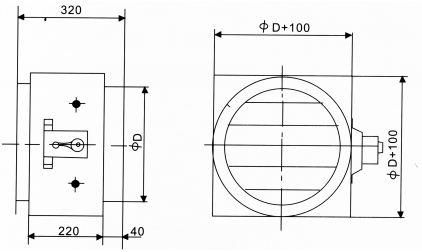

FHF-5圓防煙防火調節閥(SFVD)

此圓閥門適用尺寸范圍為φ150-φ600。
此閥平時常開，通電DC24V和70℃時熔斷關閉，5檔風量調節，手動復位，并輸出關閉電訊號及聯鎖電訊號。

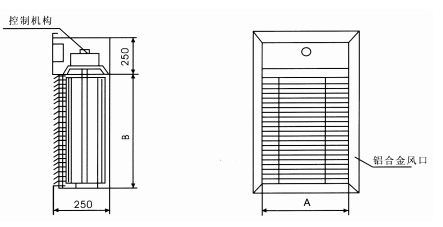

FHF-6防火風口(FD)

此閥門分為墻上安裝和管道安裝兩種，墻上安裝閥體后內翻邊，管道安裝為外翻邊法蘭。
此閥平時常開，易熔片7 0℃時熔斷關閉閥門，手動復位。
此閥無控制機構，無關閉電訊號。

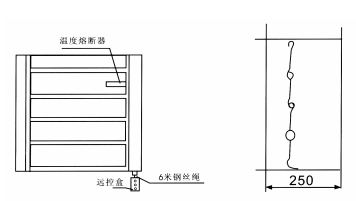

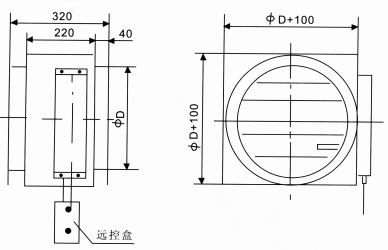

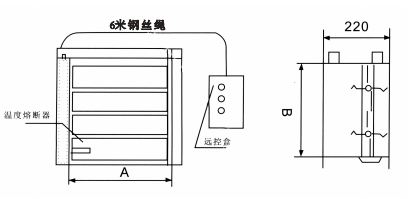

FHF-7遠控防煙防火調節閥(BSFVD)

此閥平時常開、無級調節風量，可遠距離手動關閉和復位，7 0℃易熔片或通DC24V電閥門關閉；輸出關閉電訊號及聯鎖電訊號。

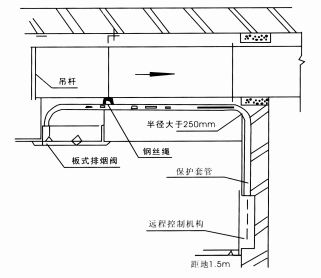

所謂遠距離控制即為閥體與控制機構通過鋼絲繩相連控制。

FHF-8自動防煙防火閥(MSFD)

此閥平時常開，防煙時斷電，閥門關閉，輸出關閉信號，當需排煙時送電后閥門開啟復位，當管道內或管道外溫度達到70℃時亦自動關閉閥門。
這種閥門可用在一管多用上，即平時送風、火災時排煙，當排到管道內有70℃ 時，閥門又會自動關閉。送電形式為DC24V。
